双联单控开关怎么接线
双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，灯灭。因此两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联单控开关如何接线
以一个开关为例说明，L1是必用孔，L1_1和L1_2任选一个，即：火线分别接L1，灯泡线接L1_1或L1_2中的任何一个，另个开关同样接

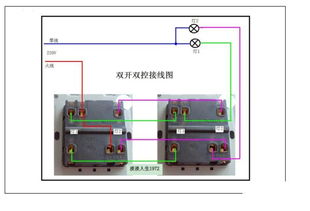

双联单控开关接线图
原发布者:fftt421421
双联双控开关接线图从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，该知道双控吧，就是可以两个开关控制同一个地方的电器，一般都为灯了。三联双控就是把两者结合在一起，你后面说的那些，答案都是YES，明白了吗？双联开关和双控开关的区别所谓双联开关就是同时动作，而且动作结果是一样的开关，比如刀开关；所谓双控开关就是同时动作，但是动作结果不一样的开关，比如其开关的接
双联单控开关灯接线图
火线进L并与另一个开关的L相连，再从各自的L1接一根出线到各自的灯头就行了。
双联单控怎么放线接线
设一楼开关为A，三楼开关为B，AB分别有三个接线桩头1.2.3，1.3为二侧桩头，2为中间桩头，A2接火线，灯头一根线接B2，另根线接零，用二根导线分别联结A1和B1。A3和B3
